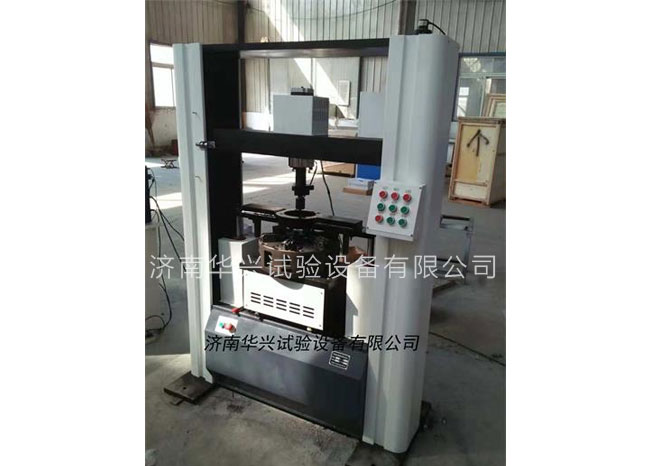

本試驗臺依據JB/T6703.1-2000《拖拉機離合器臺架試驗方法》及JB/T6704-2013《拖拉機離合器技術條件》標準進行設計制造。主要用于離合器分離和接合基本特性試驗，檢查離合器分離后，摩擦片轉動是否靈活；離合器接合壓緊后，檢測固定的外圈是否可以制動摩擦片等特性。該設備主要有離合器基本特性試驗主機、控制系統、伺服油源、軟件控制系統、計算機測試不同規格離合器工裝卡具、橫向移動橫梁、橫向移動導軌、橫向移動絲杠、液壓自動夾緊、測試部位移動定位系統等組成。

技術參數：

1、試驗大力：100KN（根據實際確定，并可調可控）；

2、試驗溫度:室溫；

3、試驗行程：0-100mm可調；

4、離合器裝夾工裝平臺能滿足大外圓直徑500mm的離合器進行分離接合試驗（工裝可調整更換）；離合器裝夾、壓緊、拖曳可更替可調，能滿足多種離合器分離接合試驗。

5、能滿足離合器分離、接合基本性能檢驗；

6、控制方式：自動控制；

7、測試部位采用固定式，離合器裝夾部分采用移動式,裝夾快、方便、效率高；

8、控制系統具有自動監測負荷、位移，保護功能； 操作系統WindowsXP平臺下，全中文操作界面；
